給大家補充特殊應用噴頭的型號要求。

自動噴水滅火系統 第22部分：特殊應用噴頭 GB5135.22-2019

1 范圍

    GB 5135的本部分規定了自動噴水滅火系統特殊應用噴頭的分類、公稱動作溫度、顏色標志、型號規格、要求、試驗方法、檢驗規則和包裝、運輸、貯存等。
    本部分適用于公稱流量系數K161、K202、K242、K363的非倉庫型特殊應用噴頭及公稱流量系數K161、K242、K282、K363的倉庫型特殊應用噴頭。其他類型的特殊應用噴頭可參照本部分。
    本部分不適用于早期抑制快速響應(ESFR)噴頭。

4 分類

4.1 特殊應用噴頭（以下簡稱為“噴頭”）按使用場所分為：

    a) 非倉庫型噴頭，代號為CHSA；

    b) 倉庫型噴頭，代號為CMSA。

4.2 按熱敏感元件分為：

    a) 易熔元件噴頭，代號為Y；

    b) 玻璃球噴頭，代號為 Q。

4.3 按安裝位置分為：

    a) 下垂型噴頭，代號為 X；

    b)  直立型噴頭，代號為Z。

4.4 按靈敏度分為：

    a) 快速響應噴頭，代號為 K；

    b) 特殊響應噴頭，代號為T；

    c) 標準響應噴頭，代號省略。

5 公稱動作溫度、顏色標準和型號

5.1 公稱動作溫度、顏色標志
    噴頭的公稱動作溫度和顏色標志應符合GB5135.1的規定。

5.2 型號

    5.2.1 噴頭的型號由產品代號、性能代號、公稱流量系數、公稱動作溫度、自定義代號等部分組成。

    5.2.2 自定義代號由制造商規定，用于表征熱敏元件的類型、產品特殊結構等信息，由大寫英文字母、阿拉伯數字或其組合構成，字符不宜超過3個。

    示例1：

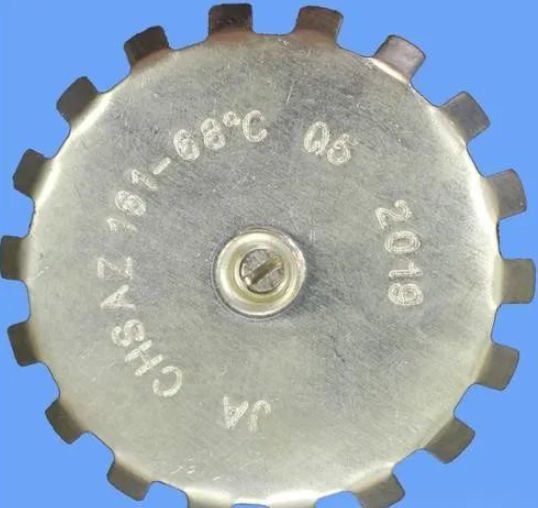

    CHSAX 161-68 ℃ Q5，表示標準響應等級、下垂安裝、公稱流量系數為161，公稱動作溫度為68 ℃，熱敏元件為5mm玻璃球的非倉庫型特殊應用噴頭。

    示例2：

    CMSAZ 363-74 ℃ Y，表示直立安裝、公稱流量系數為363，公稱動作溫度為74 ℃ ，熱敏元件為易熔合金的倉庫型特殊應用噴頭。

    注：CHSA噴頭中的快速響應等級噴頭、特殊響應等級噴頭在性能代號前分別加“K”“T”并以“-”與性能代號間隔，標準響應等級噴頭在性能代號前不加符號。

非倉庫型特殊應用噴頭是用于民用建筑和廠房高大空間場所的消防設備，具有流量系數大和工作壓力低等特點，且噴灑的水滴粒徑較大。常見的非倉庫型特殊應用噴頭型號包括K161、K202、K242、K363等。?

• 技術性能*：

• 公稱口徑：φ20mm，接口螺紋R23/4″、φ25mm，接口螺紋R21″。?

• 流量系數：K=161、202、242、363。

• 靈敏度：標準響應、特殊響應、快速響應。

• 額定工作壓力：1.2MPa。

• 動作溫度：74℃、82℃、93℃。

• 安裝形式：下垂型、直立型。

• 最大凈空高度：18m。

• 應用場景*：

非倉庫型特殊應用噴頭適用于高度為8-18米的民用建筑和8-12米的廠房高大空間場所，如中庭、體育館、航站樓、影劇院、會展中心等民用建筑，以及制衣、玩具、電子車間和棉紡廠等廠房。?

未直接提供非倉庫型特殊應用噴頭型號的圖片，直接聯系消防設備供應商或訪問相關網站以獲取具體的圖片信息。

• 是否閉式*：

• 非倉庫型特殊應用噴頭通常是閉式的*。閉式噴頭在正常情況下，噴頭處于關閉狀態，當火災發生時，噴頭受熱后，熱敏元件（如玻璃球）破裂，噴頭開啟噴水滅火。?

•

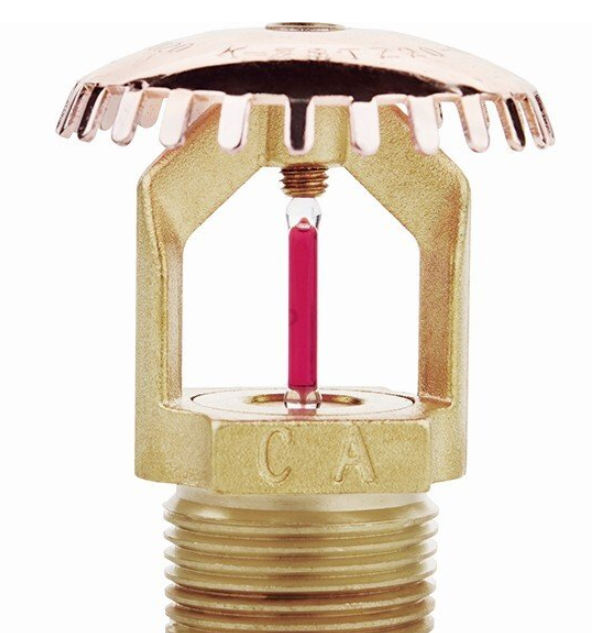

非倉庫型特殊響應灑水噴頭

CHSAK-Z 161-68℃ Q3
非倉庫型特殊應用噴頭也是一種具有大流量、特殊布水及熱敏性能的灑水噴頭，相對于倉庫型，其適用于高度為8-18米的民用建筑和8-12米的廠房高大空間場所，民用建筑如中庭、體育館、航站樓、影劇院、會展中心等;廠房如制衣、玩具、電子車間和棉紡廣等。
