Pyrosim煙氣流動模擬軟件安裝及使用視頻

第1章安裝準備

安裝PyroSim

為了工作，通過本教程，您必須能夠運行PyroSim。您可以從互聯網下載PyroSim，將可獲得免費試用。http://www.wanlinyun.com

單位

除非另有說明，在本教程中所給予的指示，將承擔PyroSim的現行SI單位制。如果PyroSim是使用不同的單位系統，模擬不會產生預期的結果。為了確保您使用的是SI單位：
1、在View菜單上，單擊Units。
2、在Units的子菜單，確認SI是選定的。
你可以在任何時候，SI和英制單位之間切換。數據存儲在原有存儲系統，所以當你切換單位時，不會損失精度。

操作的三維圖像

•為了旋轉（spin）三維模型：選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

然后在模型上單擊左鍵并移動鼠標。該模型會旋轉，就像您選擇球體上的一個點。
•放大zoom：選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

（或按住ALT鍵）和垂直拖動鼠標。選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

然后按一下拖動以定義一個縮放框。
•移動move模式：選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

（或按住Shift鍵）并拖動來重新定位模型窗口。
•改變重點：選擇對象（S），然后選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

定義一個較小的“查看選定對象周圍的領域。選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

將重置，包括整個模型。
•在任何時候，選擇 Pyrosim煙氣流動模擬軟件安裝及使用說明

（或按Ctrl + R），將重置模型。
您還可以使用Smokeview和以人為本的控制。請參閱用戶手冊為PyroSim說明。

FDS的概念和術語

材料
用于定義材料熱性能和熱解行為。
表面
表面是用來定義在您的FDS模型的固體物體和通風口的屬性。在混合物或層表面可以使用先前定義的材料。默認情況下，所有的固體物體和通風口都是有惰性的，一個固定的溫度，初始溫度。
障礙物
障礙物的根本在火災動力學模擬的幾何表示（FDS）[FDS- SMV的官方網站]。障礙物兩點定義在三維的矩形固體空間。表面特性，被分配到每個面對的阻撓。設備和控制邏輯可以定義創建或刪除在模擬過程中的一個障礙。
當創建一個模型，障礙物的幾何形狀并不需要相匹配的幾何網格的解決方案中使用。然而，產品安全的解決方案將配合所有幾何解決方案網狀。在FDS分析，阻塞所有的面轉移到對應最近的網狀細胞。因此，一些障礙物有可能成為在分析厚;其他可能成為薄，對應于一個單細胞的臉，這有可能引入不必要的到模型的差距。這些含糊之處，可避免使所有的幾何對應網格間距。
通風口
有一般使用上的通風口FDS集團來描述二維平面物體。從字面上理解,一個用于排氣模型組件通風系統的建筑,如擴散或回報。在這些情況下,排氣坐標定義為一個平面形成的邊界風管。你也可以使用通風口作為一種手段,應用到某一特定邊界條件下的矩形表面。例如一堆火,可由指定一個排氣口或者網邊界或固體表面上產生。通風口表面定義了火所需要特性的。
計算網格
在FDS集團直線域內進行的計算稱為網格。每個網格劃分為矩形。當進行選擇時必須考慮這兩個因素。矩形尺寸達到了所需要的分辨率定義對象模型(障礙)和理想的流量動力學分辨率解決方案(包括當地消防誘導的影響)的要求。雖然幾何對象(障礙)在一個FDS場模擬分析中可以指定試樣尺寸不落在矩形所處的坐標,但在FDS解決方案中,所有的阻力都轉向了最近的矩形。如果一個阻塞是非常小,兩個面可以近似為相同的矩形。FDS用戶指南[McGrattan,克萊恩,Hostikka、弗洛伊德、2009]建議,全功能、障礙物應指定至少一層矩形的厚度。作為一個結果,矩形大小必須足夠小,但能夠合理地代表問題的幾何形狀。另外,矩形塊應該盡可能接近立方體。矩形尺寸是否足以解決水流動力條件方案只能由網格敏感性研究確定。關于網格大小的模型敏感性將在章節5驗證，對于核能電廠的火災模型選擇的的應用[美國:2007)。它的職責是進行靈敏度分析,以研究作為部分任何仿真。

第二章

Example Problems Provided with FDS 5

如果你想要覺得有趣并能很快的進行一些實例分析，你可以導入包含了NIST的FDS5輸入文件。在PyroSim2009SAMPLESFDS5文件夾的PyroSim分布中提供了這些例子。本章我們列舉幾個例子，當然你可以導入更多。研究這些例子大大有利于了解不同類型的分析輸入。

為了打開這些例子，你需要：
1、獲得所需的FDS5輸入文件。
2。打開PyroSim。
3。在File中單擊Import并選擇FDS文件。
4。在Open File對話框中，單擊FDS輸入文件。 PyroSim將導入該文件。如果不能導入FDS文件中的任何記錄， PyroSim會發出警告。
5。在File欄，單擊Save，把它保存在一個新的目錄中。
6。在FDS菜單中，單擊Run FDS將會啟動分析。分析結束后，SmokeView會開始查看結果。

重要事項：
如果PyroSim不完全支持FDS輸入文件，它會發出一個警告，其中包括關于如何處理陌生的記錄信息。在某些情況下，PyroSim能把記錄添加到Additional Records部分中并使模擬不受影響。但如果記錄是“下降”（即從模擬略），模擬結果將不再代表例子的原意。
乙醇潘火
ethanol_pan.fds的例子說明了一個乙醇潘火。該模型在圖
2.1中有所顯示。圖2.2所示的是一個典型的結果。 FDS輸入文件可以在以下網址下載:
http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Validation/VU_Ethanol_Pan_Fire/FDS_Input_Files/ VU_Ethanol_Pan_Fire.fds。

Pyrosim煙氣流動模擬軟件安裝及使用說明

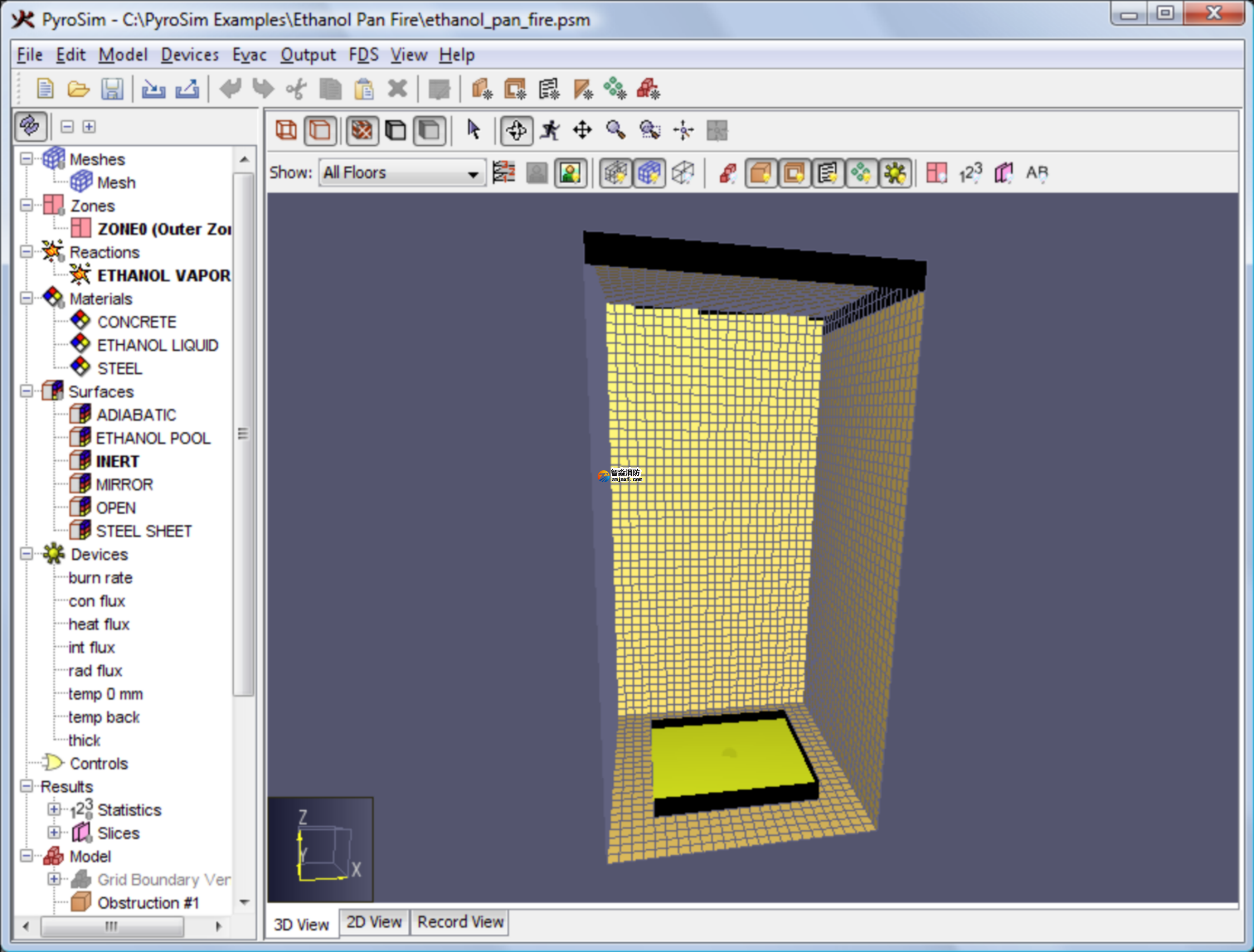

圖2.1。乙醇泛模型

Pyrosim煙氣流動模擬軟件安裝及使用說明

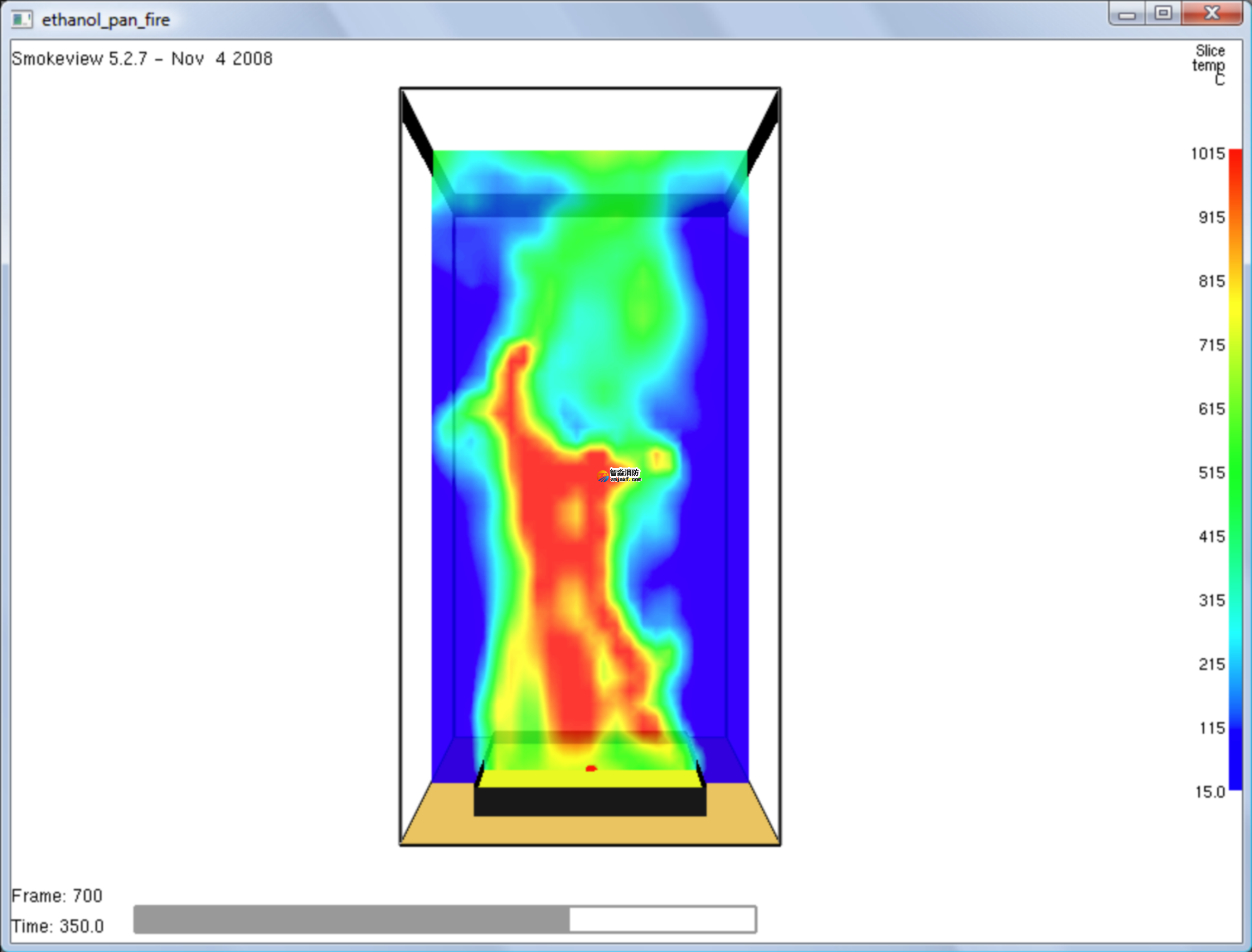

圖2.2。乙醇泛結果

圖2.3。計算和測量的熱釋放速率的比較

箱燃燒消失：
    box_burn_away.fds的例子說明了一個泡沫箱燃燒。該模型如圖2.4。一個典型的結論如圖2.5所示。 FDS輸入文件可以在以下網址下載：
http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Verification/Fires/box_burn_away.fds。

窗體頂端

圖2.4。泡沫箱燃燒距離模型

圖2.5。泡沫箱燒掉結果

絕緣鋼柱
    insulated_steel_column.fds的例子說明了成列的熱傳導。
模型如圖2.6所示。一個典型的結論如圖2.7所示。 FDS輸入文件可以在下列網址中下載：http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Verification/
Heat_Transfer/ insulated_steel_column.fds。

圖2.6。絕緣鋼柱模型

圖2.7。絕緣鋼柱結果

水冷
water_cooling.fds例子說明在墻上的水噴淋冷卻。該模型在圖2.8所示。一個典型的結論顯示在圖2.9，輸入了FDS文件可以在http://fds-smv.googlecode.com/svn/trunk/FDS/trunk/Verification/
Sprinklers_and_Sprays/ water_cooling.fds中下載。

圖2.8。水冷卻模型

圖2.9。水冷結果

疏散
    PyroSim支持了FDS+ EVAC疏散模型的輸入。evac_example1a.fds例子說明了一個簡單的房間的疏散。該模型在圖2.10有所顯示。一個典型的結論在圖2.11所示。FDS輸入文件中可以在如下網址中下載：http://virtual.vtt.fi/virtual/proj6/fdsevac/fds5/examples/evac_example1a.fds。為了獲得更多有關FDS+ EVAC的信息，請訪問 http://www.vtt.fi/ PROJ/ fdsevac/ index.jsp。

    請注意，Thunderhead的工程在探路者代碼（http://www.thunderheadeng.com/pathfinder/index.html）中提供了一個基于代理的疏散模型，它可以輕松地導入現有的產品安全模型的幾何。FDS+ EVAC和探路者模型可以用來提供備用疏散建模的方法。

圖2.10。疏散建模示例

圖2.11。疏散模擬結果
Hé shāoshāng xiāoshī
Box_burn_away.Fds de lìzi shuōmíngliǎo yīgè pàomò xiāng ránshāo. Gāi móxíng rú tú
Tú 2.4. Yīgè diǎnxíng de jiéguǒ rú tú 2.5 Suǒ shì. FDS shūrù wénjiàn kěyǐ xiàzài:
Http://Fds-smv.Googlecode.Com/svn/trunk/FDS/trunk/Verification/Fires/box_burn_away.Fds.
字典
窗體底端

第三章 Burner Fire
在這個教程中，你將會創造一個500瓦的燃燒火焰并將測量煙柱中心高度為1.5米的溫度。
這篇教程展示了該如何操作：
·創建一個燃燒火焰
·添加一個熱電偶
·添加一個溫度可視化掃描平面
·運用Smokeview觀點查看3D結果
·運用PyroSim觀點查看2D結果

圖3.1，在這一例子的燃燒火焰
在你開始之前,確保你使用SI單位(見第一章)。

創建網格
這個例子里,我們將用0.13米寬的網細胞。對500千瓦火焰來說，這個值大約是1/5特征直徑(D *)。就想拇指規則一樣,在一個煙柱模型中，這是一樣大的能夠在仍然保持一個中等水平的建模精度網狀細胞,[美國描述:2007)。使用小網格細胞因子2應該減少誤差4倍,但會增加仿真運行時間通過一個因素的16。
1．在Model 菜單上,單擊Edit Meshes.....
2．點擊New。
3．接受默認名稱MESH。點擊OK。
4．在Min X空格輸入-1.0，在Max X空格輸入1.0。
5．在Min Y空格輸入-1.0，在Max Y空格輸入1.0。
6．在Min Z空格輸入0.0，在Max Z空格輸入3.0。
7．在X Cells空格輸入15。
8．在Y Cells 空格輸入15。
9．在Z Cells空格輸入24。
10．點擊OK保存更改并關閉對話框Edit Meshes。

圖3.2。創建網格
創建燃燒器表面
在FDS模型中表面是用于定義對象的性質。在這個例子中,我們
定義一個燃燒器表面,釋放熱量速率為500千瓦/平方米。
1．在Model菜單上,單擊Edit Surfaces....
2．點擊New....
3．在Surface Name空格中輸入burner,見圖3.3。
4．在Surface Type菜單中,選擇Burner。
5．點擊OK,創造出新的默認燃燒器的表面。
Pyrosim煙氣流動模擬軟件安裝及使用說明

圖3.3。創造一個新的燃燒器的表面
1.在Description空格,輸入500 kW/m2 burner,見圖3.4。
2.點擊OK保存更改并關閉Edit Surfaces對話框。
圖3.4。定義參數為燃燒器的表面
創造燃燒器通風口
在這個例子中,我們使用一個通風口以及為了規定火焰預先建立起燃燒器表面。(回憶在FDS中,一個“通風口”可以成為一個2 D表面用于應用邊界條件對一個矩形補丁。)
1．Model上的菜單,點擊New Vent....
2．在Description空格輸入burner vent,見圖3.5。
3．在Surface菜單，選擇burner。這說明先前創造了燃燒器的表面
將定義通風口的性質。
4．點擊Geometry標簽。在Plane菜單,選擇Z。
5．在Min X空格輸入-0.5，在Max X空格輸入0.5。
6．在Min Y空格輸入-0.5，在Max Y空格輸入0.5。
7．點擊OK,創造出新的燃燒器通風口。圖3.5。創造燃燒器通風口
創造頂部通風口
1．Model上的菜單,點擊New Vent....
2．在Description空格輸入open top。
3．在Surface的列表中,選擇OPEN。這是一個默認的表面,這意味著這將成為一個開放的邊界。
4．點擊Geometry標簽。在Plane列表中,選擇Z輸入3.0。
5．在Min X空格輸入-1.0,在Max X空格輸入1.0。
6．在Min Y空格輸入-1.0，在Max Y空格輸入1.0。
7．點擊OK創造開放的通風口。
添加一個熱電偶
1．在Devices菜單上,單擊New Thermocouple....
2．在Device Name空格輸入thermocouple at 1.5 m。
3．位置Location行上，在Z框中，鍵入1.5。
4．單擊OK以創建熱電偶。一個黃點會出現在模型中心。點擊Show Labels，切換和關閉標簽。
添加溫度切片平面
1在Output菜單上，單擊Slices....
2．在XYZ Plane，單擊該單元格，選擇Y。
3．在Plane Value列中，單擊該單元格類型0.0。
4．在Gas Phase Quantity，單擊該單元格，選擇Temperature。
5．在使用Use Vector?，單擊該單元格，選擇NO。
6．單擊OK以創建切片平面。單擊Show Slices，來控制切換切片機開啟和關閉。
為更好地查看而旋轉模型
1．要重置變焦和正確選擇中心，按Ctrl + R .PyroSim現在將向下俯視沿Z軸的模型。
2．在3D視圖中按鼠標左鍵按鈕left mouse button，來旋轉模型。圖3.6。旋轉后的模型。燃燒器中顯示為紅色，熱電偶為黃色的圓點。切片平面是半透明的，開泄是藍色的。

保存模型
1．在File菜單上，單擊Save。
2．選擇一個位置來保存模型。因為我們FDS模擬生成許多文件和大的數據量，最好每個模擬使用一個新的文件夾。在這個例子中，我們將創建一個燃燒器的文件夾并命名為burner.psm。
3．單擊OK保存模型。

運行仿真
1．在FDS菜單上，單擊Run FDS
2．用名稱burner.fds來保存這個FDS文件.
3．單擊Save，保存了FDS文件，并開始模擬。
4．FDS Simulation對話框將出現，并顯示模擬的進展。默認情況下，PyroSim指定10秒的模擬。大約需要1分鐘運行，（這根據計算機硬件），圖3.7。
5．當仿真完成后，Smokeview將啟動并顯示一個三維的靜止圖像模型，圖3.8..圖3.8。初始Smokeview顯示。
3D煙霧
1．在Smokeview窗口中，單擊右鍵以激活菜單。
2．在菜單中，單擊Load/Unload > 3D Smoke > soot MASS FRACTION (RLE).。這將在這個模型中開始運行煙霧動畫。
3．要查看動畫中的具體時間，單擊底部的時間軸欄timeline bar。要返回到動畫模式，請按T。
4．要復位Smokeview，單擊右鍵以激活菜單，然后單擊Load/Unload > Unload All。

第四章 Air Movement
在本教程中，您將創建一個簡單的空氣流通，使用supply vent 和一個"open" vent。
本教程演示如何：
•創建通風口。
•為速度的可視化添加片狀平面。
•使用Smokeview檢視3D結果。圖4.1。在這個例子中的三維可視化的空氣流動

開始之前，請確保您使用的是SI單位（見第1章）。
創建網格
在這個例子中我們將使用一個10米×10米×10米的網格與0.5米cells。
1。在 Model菜單上，單擊Edit Meshes....
2。單擊 New。
3。單擊OK以創建新的網格。
4。在Min X框中，鍵入0.0，在Max X框中，鍵入10.0。
5。在Min Y框中，鍵入0.0，在 Max Y框中，鍵入10.0。
6。在Min Z框中，鍵入0.0，在 Max Z框中，鍵入10.0。
7。在X細胞“框中，鍵入20。
8。在Y細胞“框中，鍵入20。
9。在Z細胞“框中，鍵入20。
10.點擊OK保存更改并關閉 Edit Meshes對話框。圖4.2。創建網格

創建Supply surfaces
表面是用來定義你的FDS模型里面的對象的屬性的。Supply surfaces 用來吹入空氣域。在這個例子中，我們將定義一個1.0米/秒的Supply surfaces
1。在Model菜單上，單擊Edit Surfaces....
2。單擊 New....
3。在 Surface Name 框中，鍵入Blow。
4。在Surface Type 列表中，選擇Supply。
5。單擊 OK以創建新的供應面。
