創建多個網格
術語“多個網格”是指計算域由通常連接的多個矩形網格組成，盡管這不是必需的。在每個網格中，控制方程可以根據特定網格內的流速以時間步長求解。使用多個網格的一些原因包括：


可以通過MPI在多個FDS流程中模擬多個網格，與在單個網格模擬中使用多個OpenMP線程相比，可以縮短模擬運行時間。

如果問題的幾何圖形具有（圖4.）所示的走廊，則使用多個網格可以顯著減少像元數量和求解時間。

由于每個網格可以具有不同的時間步長，因此該技術可以通過要求僅在必要時才更新相對較粗的網格來節省CPU時間。粗網格適合關鍵量的時間和空間梯度較小或不重要的區域。

網格可以重疊，鄰接或完全不接觸。在一種情況下，基本上執行兩個單獨的計算，而它們之間完全沒有通信。障礙物和通風口是根據整體坐標系輸入的，不需要應用于任何一個特定的網格。每個網格檢查全部幾何實體的坐標，并確定是否要包含它們。
如《 FDS用戶指南》（McGrattan et al.2019）所述，設置多重網格計算時還應遵循以下經驗法則：

網格對齊

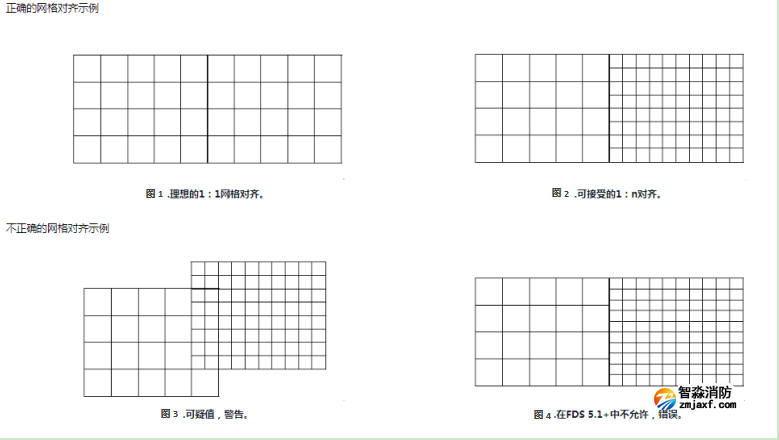

網格對齊的重要規則是，鄰接的單元格應具有相同的橫截面積或整體比率，如“正確的網格對齊示例”中所示。
網格優先通常，應從細到粗輸入網格。FDS假定，如果兩個網格鄰接或重疊，則優先級較高的網格優先于優先級較低的網格。

網格邊界

避免將網格邊界放在預期會采取關鍵措施的地方，尤其是火災。有時無法避免從網格到網格的火勢蔓延，但是如果可能的話，請盡量保持網格接口相對沒有復雜現象，因?yàn)榭缇W(wǎng)格邊界的信息交換不如一個網格內的單元到單元交換那樣準確。

數據交換

來自其他網格的信息僅在給定網格的外部邊界處接收。這意味著完全嵌入另一個網格中的網格將在其外部邊界接收信息，但是較大的網格不會從嵌入其中的網格接收任何信息。本質上，較大的（通常是較粗的）網格正在對場景進行自己的模擬，并且不受嵌入其中的較小的（通常較細的）網格的影響。細網格中的細節，尤其是與火勢的增長和蔓延有關的細節，可能不會被粗網格吸收。在這種情況下，將詳細的射擊行為隔離在一個網格內，并將較粗的網格放置在細網格的外部邊界。然后，細網格和粗網格相互交換信息。

邊界障礙物

如果平面障礙物靠近兩個網格相鄰的位置，請確保每個網格都“看到”障礙物。如果障礙物甚至在其中一個網格之外一毫米處，則該網格可能無法解決該問題，在這種情況下，信息無法在網格之間正確傳輸。

并行計算

在并行計算中，建議全部網格中的時間步長相同。這是PyroSim和FDS 6中的默認設置，并提供了網格之間更緊密的連接。在“編輯網格”對話框上，“同步時間”步驟選擇了此選項，以實現網格之間的緊密連接復選框。

試錯
使用相對粗糙的網格單元嘗試不同的網格配置，以確保信息在網格之間正確傳輸。
有兩個值得關注的問題。
流動是否受到網格邊界的嚴重影響？如果是這樣，請嘗試將網格邊界移離活動區域。
從一個網格到另一個網格的網格大小跳躍太多了嗎？如果是這樣，請考慮是否可以忍受從細網格移動到粗網格的信息丟失。


、
